異常巻きアンモナイトのＣＴ

異常巻きアンモナイトってご存じですか？普通にクルクル巻いているアンモナイトではなく，くねくねと色々な方向にねじ曲がっているアンモナイトを総称して異常巻きアンモナイトと言います．

写真のような平面（２次元）では，いったいどこがどうやって曲がっているのかなかなかわかりません，ＣＴのような３次元ではいろいろな角度から見えてどこがどのように巻いているのかわかります．

今回はMuramotoceras sp.という異常巻きアンモナイトのＣＴを行うことができましたので，皆さんにご紹介します．

どうです？格好いいですよね．これはムラモトセラスをやや下からの視点にしたものです．

これはやや上からの視点です．グニュグニュと巻いているのがわかると思います．ちなみに，ここで貼り付けているのは２次元画像ですが，実際は３次元で専用のソフト（Molcerというホワイトラビット社製のフリーウェア）でグリグリとＰＣ上で標本を回すことができます！

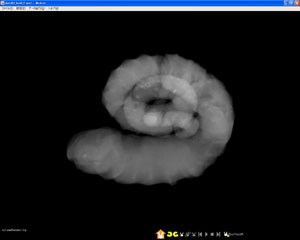

ＣＴがすごいのは３次元でグリグリできるだけではありません．Ｘ線ですから，ある程度の標本であれば岩石でも透過できる点にあります．ためしに，右の画像の状態の透視図を見てみると次のような状態になります．

どうです？すごいですよね．透けて見えているのがわかりますか？？もちろんこれもいろんな角度から見ることができます．

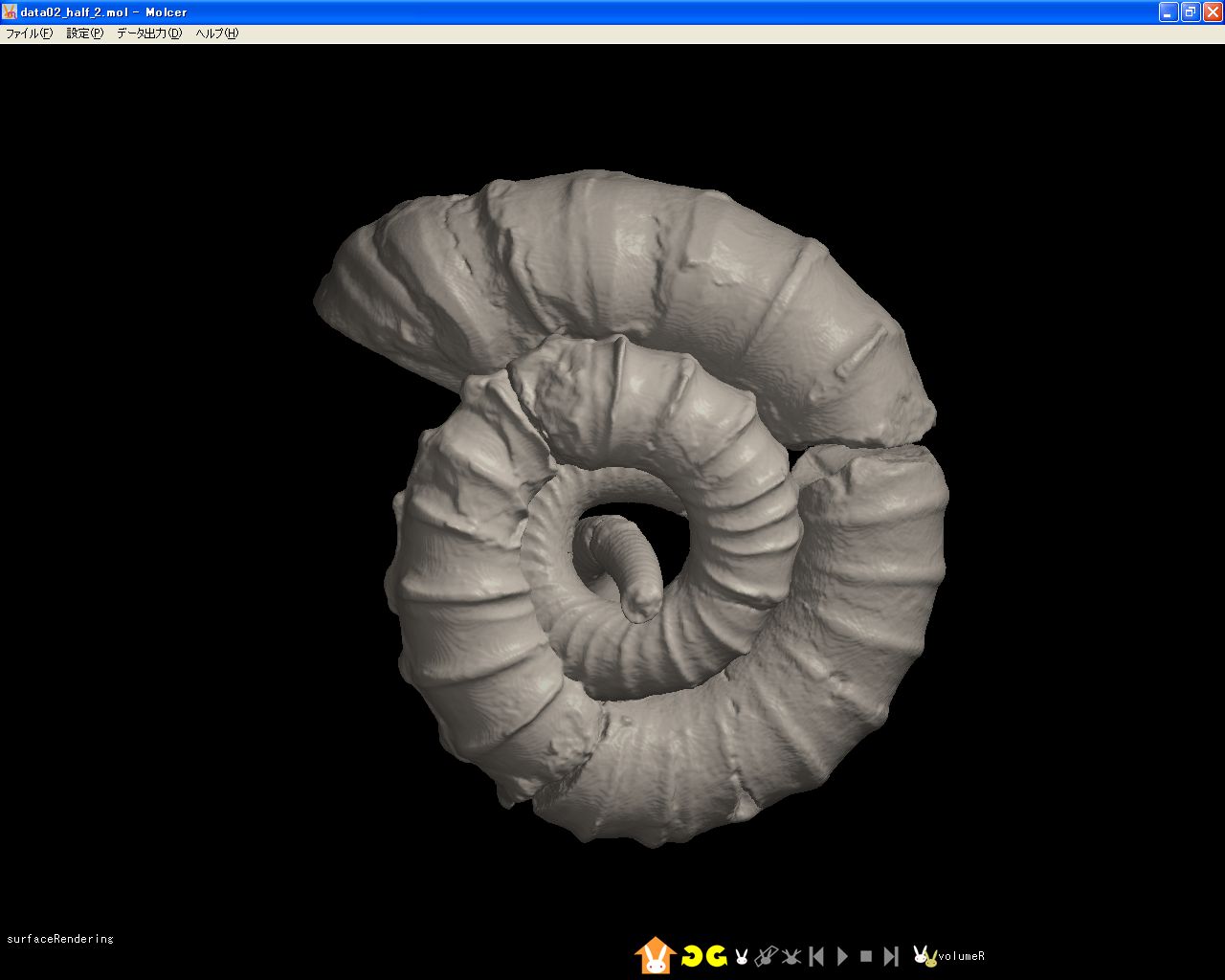

これは同じ標本を真上から見た物です．これも同じように透視画にしてみましょう．

右上の画像の透視図です．この画像には内部が観察できるからこそのパーツが写っています．

アンモナイトというのはオウムガイと同じように内部が空洞のある部屋（殻室：かくしつ）で仕切られています．このＣＴの透視図で見ると，ちゃんと仕切り（隔壁）と部屋（殻室）が認識できます．

こういう隔壁などは通常は切断しないとわからないのですが，さすがはＣＴ．非破壊できちんと内部まで観察できます．

ちなみに，このＣＴ画像，ある一部分の切断面を作ることもできるのです．例えば右の画像の切断面を作るとすると・・・

この通り，ちゃんと断面を見ることが可能です．

このＣＴ断面図は別の角度でも難なく可能です．このように横から見た場合でも・・・

ほら，この通り．いやー，ＣＴってスゴイですね．

今回はアンモナイトでのＣＴをご紹介しましたが，これは研究でも威力を発揮しますね．解像度の点では電子顕微鏡の方が高いですが，ＣＴは非破壊で内部を観察できるという点で，研究への応用力が桁違いにある気がしています．

今回はソフト上の画面をキャプチャしたのみで，皆さんがこの異常巻きアンモナイトをグリグリできるわけではありません．それではつまらないと思うので，近々元データをＵＰして，皆さんも直にこの３Ｄグリグリの世界を堪能してもらいたいと思います．

なお，今回ご紹介するＣＴ画像のスキャンや解析はホワイトラビットさんが行ってくれました．厚く感謝申し上げます．

また，今回ＣＴスキャンした標本はMuramotoceras sp.（ムラモトセラス）という異常巻きアンモナイトです．この標本は私が採集したものではなく，北海道のアマチュアの方が採集・クリーニングしたものを，ご厚意で下さった標本です．おかげさまで迫力あるＣＴ画像を得ることができました．ありがとうございました．
